理論⑧ 交流の並列回路 〜R・L並列回路、R・C並列回路〜

こんにちは。このブログ記事を書き始めて1ヶ月が過ぎました。当初はちゃちゃっと、記事の更新を行いたいと思っていたのですが、書いてみると、人に伝えるということが、なかなか難しいもので、日々勉強の毎日です。

さて、前回、交流の直列回路について解説しました。今回は並列回路について説明したいと思います。今回、学ぶ内容についても前回同様、実務に直結する内容となりますので、一緒に勉強していきましょう。

目次

抵抗と誘導性リアクタンスの並列回路 〜R・L並列回路〜

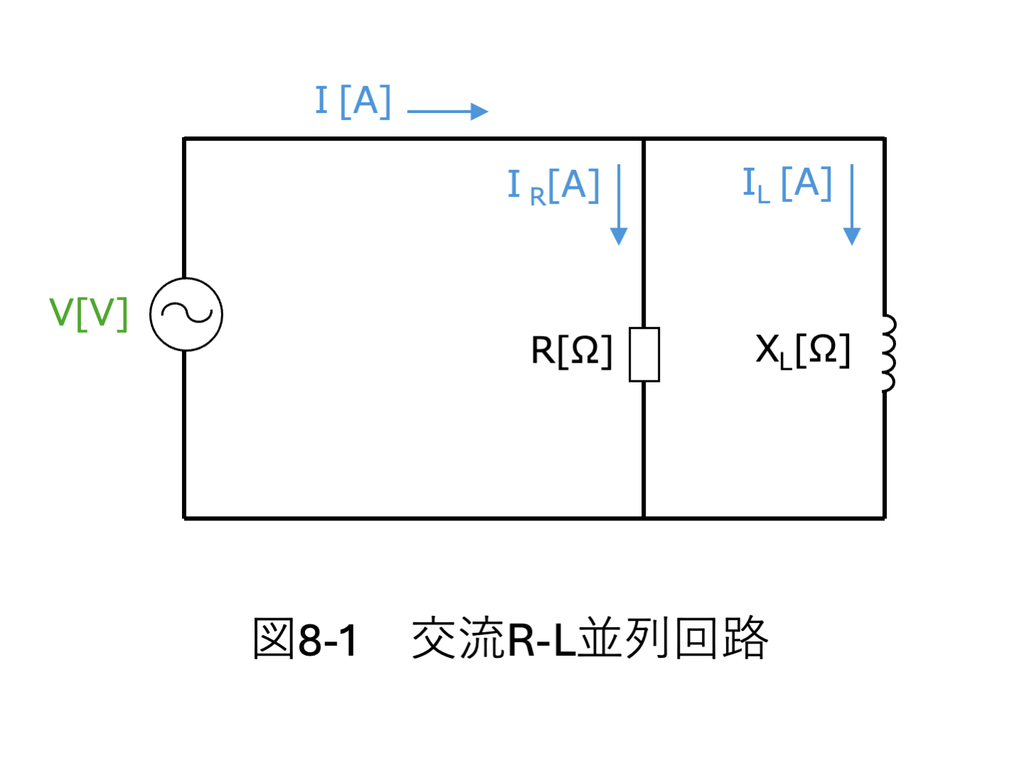

先ずは抵抗Rと誘導性リアクタンスXLの並列回路について、図8-1のような回路で考えてみたいと思います。

図は全て実効値を表しています。この図から次の式が成り立ちます。

IR = VR  81I_R = \frac{V}{R}  (式8-1)

IL = VXL  82I_L = \frac{V}{X_L}  (式8-2)

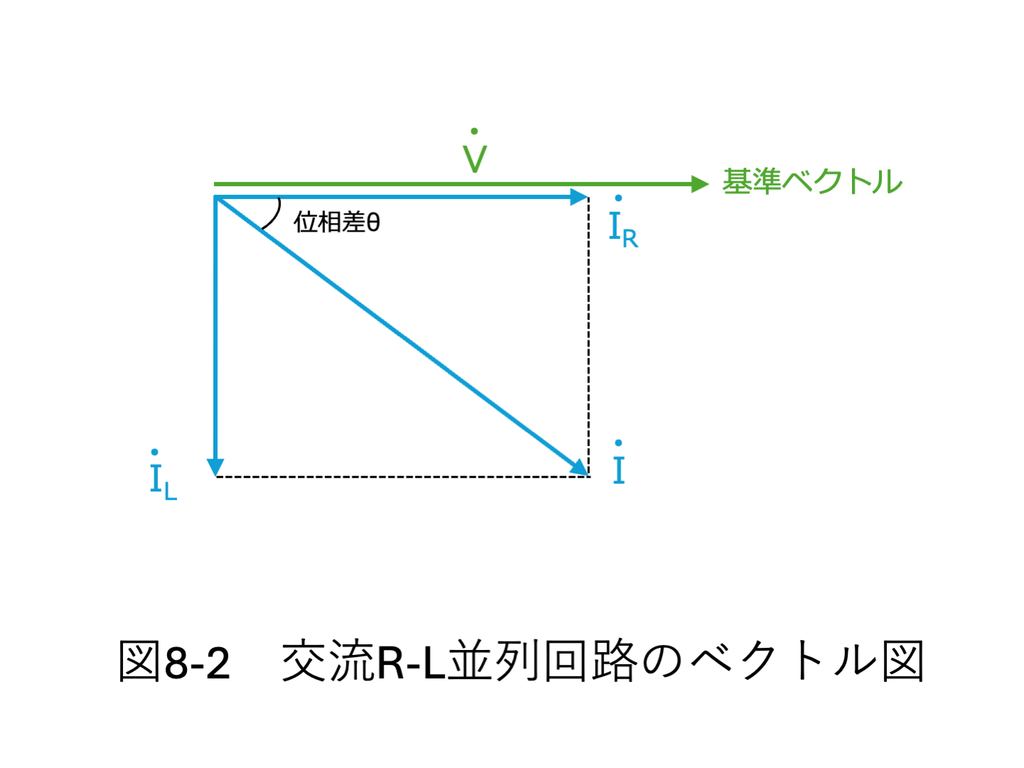

この図で抵抗Rと誘導性リアクタンスXLにかかる電圧は同じなので、この電圧Vを基準にしてベクトル図を描くと、図8-2のようになります。

このベクトル図から次の式が成り立ちます。

I  IR2+IL2  83I = \sqrt{I_R^2+I_L^2}  (式8-3)

また、力率は次のように求めることができます。

 cosθ  IRI  IRIR2+IL2  84力率 cosθ = \frac{I_R}{I} = \frac{I_R}{\sqrt{I_R^2+I_L^2}}  (式8-4)

なお、図からも分かるように、基準ベクトルより電流Iのベクトルが時計回り方向にあるため、電流Iの位相は遅れ位相(遅れ力率とも言う)になります。

※誘導性リアクタンスは力率を遅らせる方向に作用します。

回路が消費する電力についても求めると次のようになります。

P = VIcosθ  VIR= RIR2 = V2R [W]  85P = VIcosθ = VI_R= RI_R^2 = \frac{V_2}{R} [W]  (式8-5)

抵抗と容量性リアクタンスの並列回路 〜R・C並列回路〜

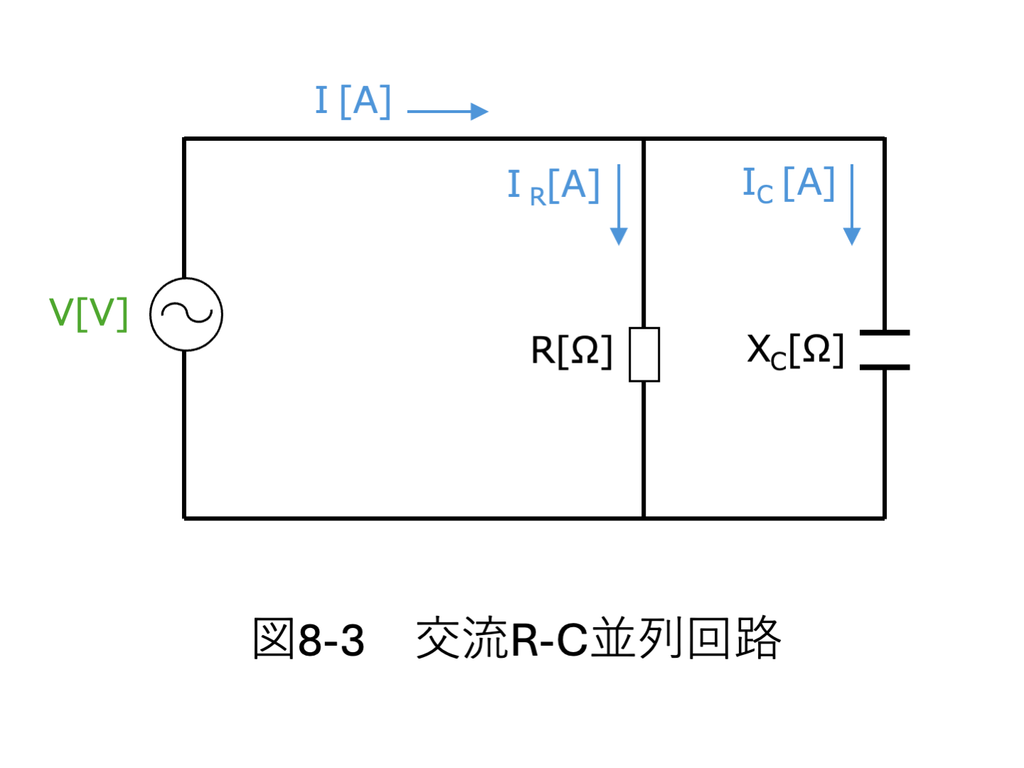

次に抵抗Rと容量性リアクタンスXCの並列回路について、図8-3のような回路で考えてみたいと思います。先程と同じく図は全て実効値を表しています。

この図から次の式が成り立ちます。

IR = VR  86I_R = \frac{V}{R}  (式8-6)

IC = VXC  87I_C = \frac{V}{X_C}  (式8-7)

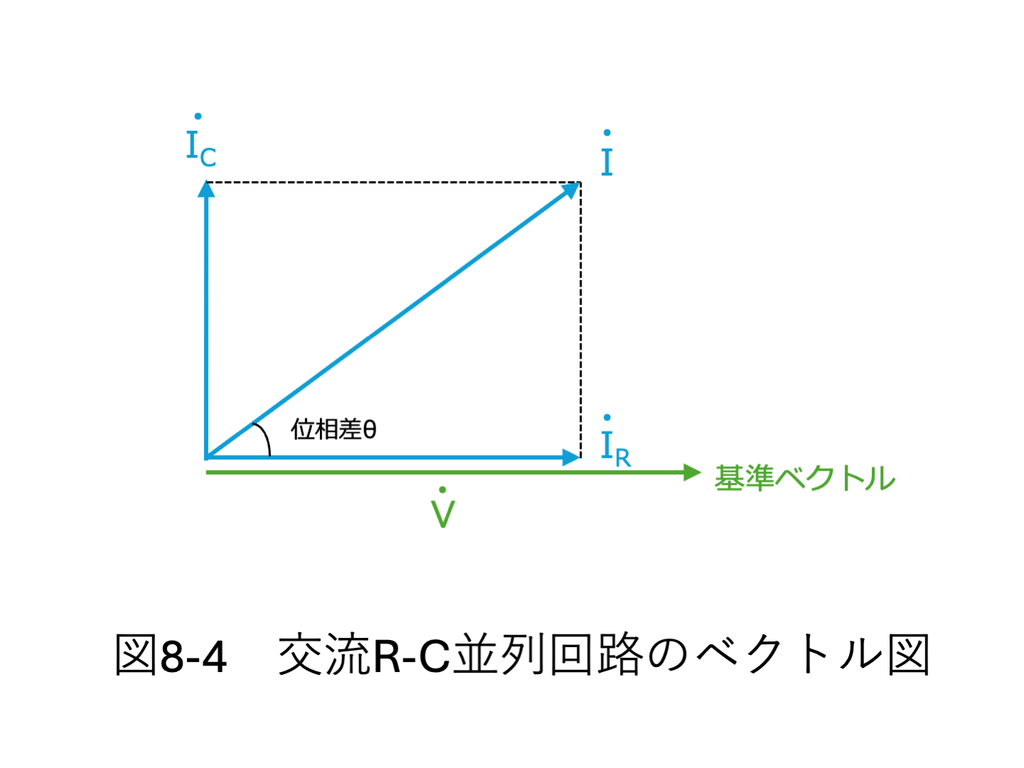

この図で抵抗Rと容量性リアクタンスXCにかかる電圧は同じなので、この電圧Vを基準にしてベクトル図を描くと、図8-4のようになります。

このベクトル図から次の式が成り立ちます。

I  IR2+IC2  88I = \sqrt{I_R^2+I_C^2}  (式8-8)

また、力率は次のように求めることができます。

 cosθ  IRI  IRIR2+IC2  89力率 cosθ = \frac{I_R}{I} = \frac{I_R}{\sqrt{I_R^2+I_C^2}}  (式8-9)

なお、図からも分かるように、基準ベクトルより電流Iのベクトルが反時計回り方向にあるため、電流Iの位相は進み位相(進み力率とも言う)になります。

※容量性リアクタンスは力率を進ませる方向に作用します。

回路が消費する電力についても求めると次のようになります。

P = VIcosθ  VIR= RIR2 = V2R [W]  810P = VIcosθ = VI_R= RI_R^2 = \frac{V_2}{R} [W]  (式8-10)

この式は(式8-5)と同じであり、交流R-L並列回路の場合と式の形は同じになります。

まとめ

今回は交流の並列回路について解説をしました。

直列回路の場合は、電流が共通のため、電流Iのベクトルを基準に考えましたが、並列回路は電圧が共通のため、電圧Vのベクトルを基準に考えています。考え方をしっかり理解したうえで、(式8-1)から(式8-10)を覚えるようにして下さい。

考え方を理解すると、おのずと式も導き出すことができるようになり、全てを丸暗記する必要がなくなります。また、遅れや進みといった概念もよく理解しておいて下さい。

最後まで読んでいただきましてありがとうございました。
